Плиты перекрытия ПБ: почему их размеры и вес — ключ к идеальному строительству?

Планируя строительство дома, будь то частный коттедж или коммерческий объект, вы неизбежно сталкиваетесь с выбором перекрытий. Большинство застройщиков привыкли к мысли, что проект приходится подгонять под стандартные размеры плит перекрытия, доступные на рынке. Это часто ведет к появлению неудобных монолитных участков, перерасходу бетона и увеличению сроков работ. А что, если мы скажем, что современная плита может подстроиться под ваш проект, а не наоборот?

Плиты перекрытия ПБ, изготовленные по технологии безопалубочного формования. Это современное решение, которое снимает большинство ограничений классических плит ПК. В этом полном руководстве мы разберем, в чем заключается преимущество плит ПБ в плане размеров, научимся читать их маркировку и покажем, как их точный вес и идеальная геометрия экономят ваши деньги и время.

1. Технология ПБ: Что такое безопалубочное формование и в чем его плюсы?

Чтобы понять уникальные возможности плит ПБ, нужно сперва взглянуть на технологию их производства. В отличие от старого метода, где каждая плита заливалась в отдельную форму (опалубку), технология безопалубочного формования представляет собой непрерывный процесс.

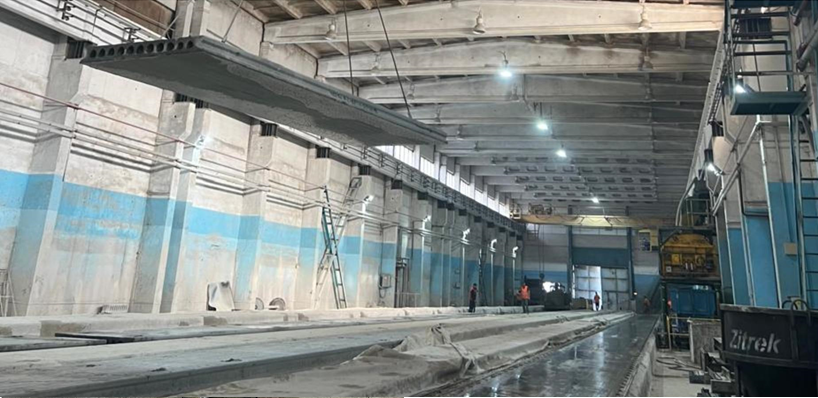

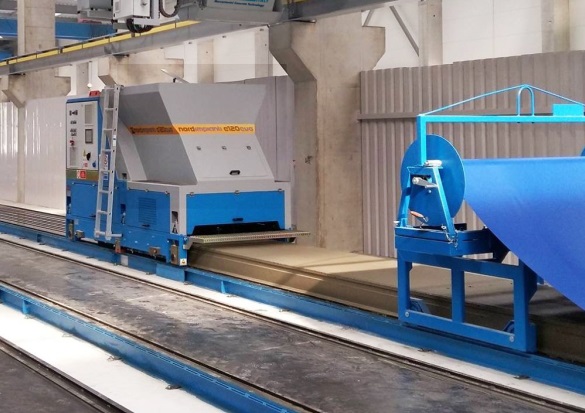

Представьте себе длинный (85 метров) подогреваемый стенд. Вдоль него натягивается высокопрочная проволока — будущая арматура. Затем по этому стенду движется специальная машина (экструдер), которая формирует сплошную, идеально ровную бетонную ленту заданной ширины и толщины, с пустотами внутри. После того как бетон набирает необходимую прочность, эта лента разрезается мощным алмазным диском на плиты нужной длины.

Этот современный подход дает четыре ключевых преимущества для потребителя:

1. Главный плюс — возможность нарезки любой длины. И именно на этом преимуществе мы остановимся подробнее.

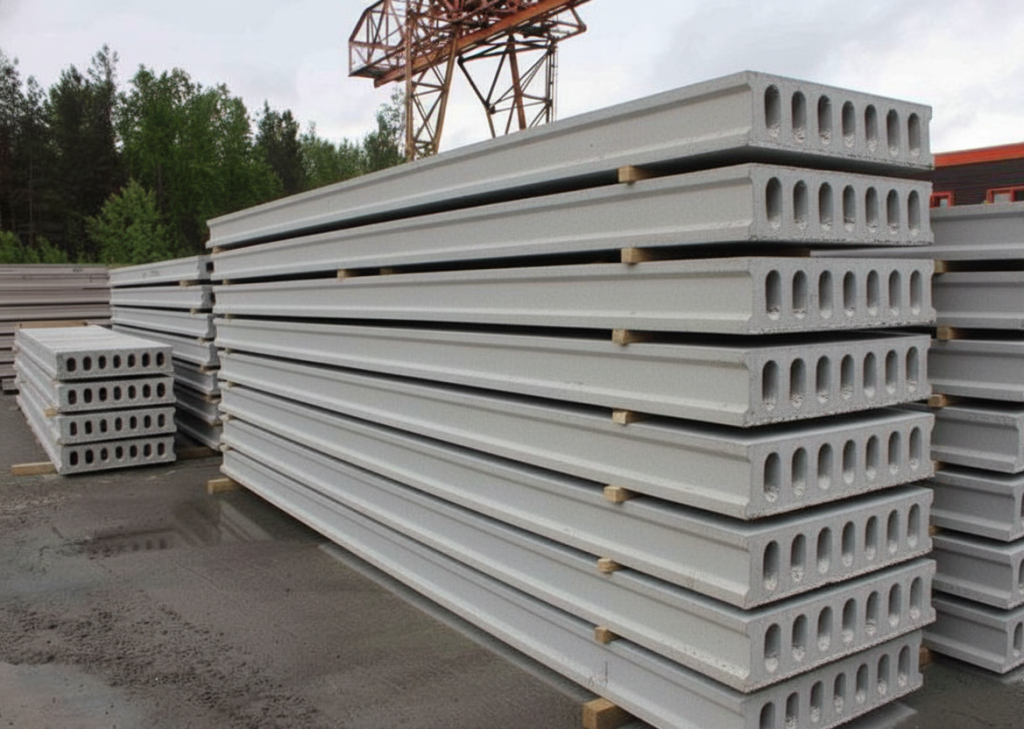

2. Идеально гладкая поверхность. Плиты ПБ имеют ровную и гладкую поверхность с обеих сторон, что значительно снижает затраты на отделку пола и потолка. Часто достаточно минимального слоя бетона, залитого в щели.

3. Высокая точность геометрии. Отклонения в размерах минимальны, плиты не имеют прогибов или «вертолетов», что упрощает и ускоряет монтаж.

4. Повышенная несущая способность. Использование высокопрочной проволоки позволяет плитам выдерживать огромные нагрузки при меньшем собственном весе.

Чтобы вся эта гибкость и надежность были не просто красивыми словами, а гарантией качества, производство плит ПБ строго регламентировано. Основой для всего служит государственный стандарт — ГОСТ 9561-2016 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия». Этот документ устанавливает жесткие требования к качеству бетона, классу арматуры, точности геометрии и несущей способности изделий. Каждая плита, изготовленная по такой системе, — это предсказуемый, сертифицированный и абсолютно безопасный продукт.

Производство плит ПБ осуществляется по типовым сериям. Серия 1.141-1 содержит рабочие чертежи многопустотных плит для жилых и общественных зданий. Плиты данной серии выпускаются с обычной или предварительно напряженной арматурой. Серия ИЖ 568-03 определяет параметры предварительно напряженных плит, изготовленных методом безопалубочного формования, со стандартной высотой 220 мм и шириной 1200 мм.

2. Длина плит ПБ: Главное преимущество для вашего проекта

Вот мы и подошли к основному отличию плит ПБ от их предшественников. Вы больше не ограничены стандартным шагом длины в 10, 20 или 30 см, как у старых плит ПК. Благодаря технологии непрерывного литья и алмазной резке, длина плиты перекрытия ПБ может быть абсолютно любой с точностью до одного сантиметра.

Какие практические выгоды это дает застройщику?

• Минимизация или полное отсутствие монолитных участков. У вас нестандартный пролет 6 метров 45 сантиметров? Не проблема. Мы изготовим плиту именно такой длины. Вам не придется тратить время и деньги на установку опалубки, вязку арматуры и заливку дорогостоящих и трудоемких монолитных участков.

• Идеальное соответствие проекту. Архитектор заложил сложные размеры? Теперь это не повод для головной боли. Плиты изготавливаются точно под ваш проект, сохраняя его первоначальный замысел.

• Оптимизация раскладки и экономия. Возможность заказать плиты точной длины позволяет максимально эффективно и без зазоров закрыть всю площадь перекрытия, что сокращает общее количество необходимых изделий и транспортные расходы.

Диапазон стандартно выпускаемых длин плит ПБ варьируется от 2,4 метра (2380 мм) до 11,4 метров (13980 мм), что покрывает практически любые потребности в частном строительстве (коттеджи и др.) и коммерческом строительстве (детские сады, школы, складские комплексы, производственные объекты) .

3. Ширина, толщина и маркировка плит ПБ

Если длина плит ПБ — это гибкий параметр, то их поперечные размеры более стандартизированы, так как зависят от формы машины-экструдера.

• Толщина плиты перекрытия. Для большинства плит ПБ стандартная толщина (или, как ее еще называют, высота) составляет 220 мм. Этого достаточно для обеспечения высокой прочности и хорошей звукоизоляции.

• Ширина плиты перекрытия. Основные варианты ширины — 995 мм, 1195 мм и 1495 мм. Такое разнообразие позволяет легко комбинировать плиты для перекрытия помещений любой конфигурации.

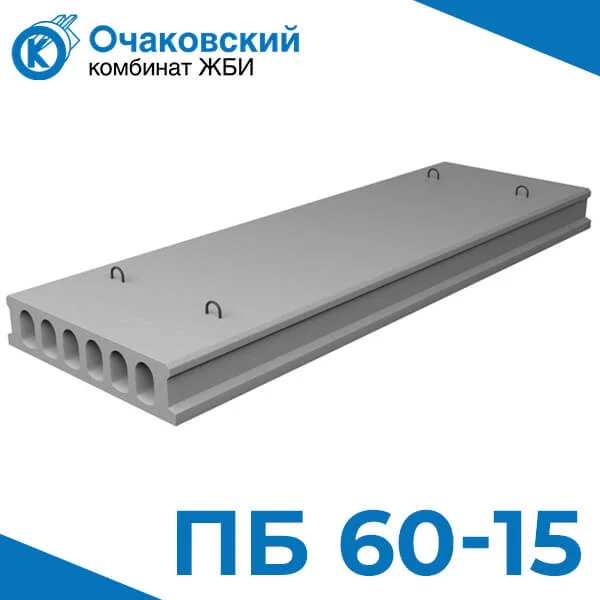

Теперь научимся читать маркировку. Она проста и логична. Возьмем для примера плиту ПБ 62-12-8:

• ПБ — тип плиты: Плита Безопалубочного формования.

• 62 — номинальная длина в дециметрах (62 дм = 6180 мм или 6,2 м).

• 12 — ширина в дециметрах (12 дм = 1195 мм).

• 8 — расчетная допустимая нагрузка в сотнях килограмм-силы на квадратный метр (8 = 800 кгс/м²), не считая собственного веса изделия. Это стандартная нагрузка для жилых зданий, которой с запасом хватает для стяжки, перегородок, мебели и людей.

4. Вес плиты перекрытия ПБ: Точность и экономия

Вес плиты перекрытия — критически важный параметр. От него напрямую зависит расчет нагрузки на фундамент и несущие стены, выбор грузоподъемности крана для монтажа и итоговая стоимость доставки.

Масса плиты ПБ зависит от ее габаритов — длины и ширины. Благодаря оптимизированной форме пустот и использованию высокопрочной арматуры, плиты ПБ при одинаковой несущей способности часто оказываются немного легче плит ПК аналогичных размеров. Точный расчетный вес плит перекрытия всегда указывается в паспорте на изделие. Знание этого параметра позволяет не переплачивать за аренду слишком мощного крана и быть уверенным в надежности всей конструкции. Вес плиты ПБ можно найти карточке товара в нашем каталоге.

5. Таблица с примерами размеров и веса плит ПБ

Приведенная ниже таблица — лишь небольшой пример наших возможностей. Помните, что ключевое преимущество плит ПБ — это изготовление любой длины в указанном диапазоне. Мы изготовим плиты точно под ваш проект!

Таблица 1: Примеры плит ПБ (Толщина 220 мм, Ширина 1195 мм)

Таблица 2: Примеры плит ПБ (Толщина 220 мм, Ширина 1495 мм)

Заключение: Ваш дом — ваши правила

Плиты перекрытия ПБ — это не просто стройматериал. Это современная, гибкая и экономически выгодная технология, которая позволяет строить быстрее, качественнее и с меньшими затратами. Вы получаете не стандартное ЖБИ, а изделие, изготовленное инженерами точно под ваши задачи.

Пишите на info@okgbi.ru, чтобы получить консультацию и сделать первый шаг к надежному и современному перекрытию!
