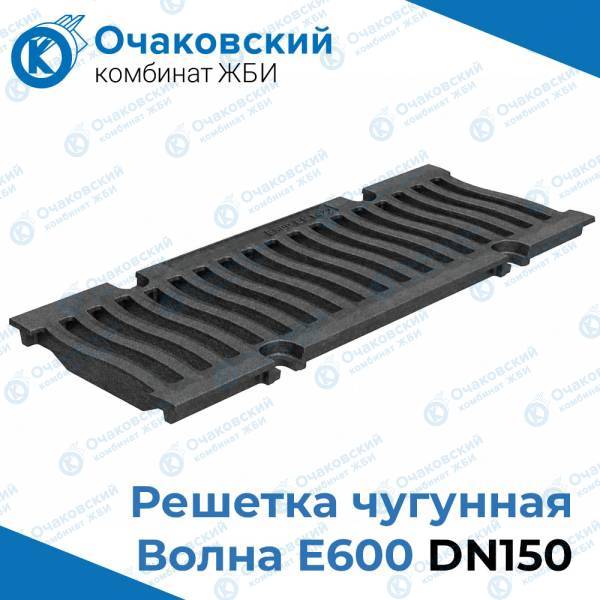

Решетка чугунная волна E600, DN150 — чугунная водоприёмная решётка, предназначенная для перекрытия водоотводного лотка DN150 и обеспечения беспрепятственного стока поверхностных дождевых и талых вод в канал лотка. Изделие с длиной 500 мм, шириной 199 мм и высотой 21 мм из высокопрочного чугуна соответствует классу нагрузки E600 (до 600 кН). Класс E600 допускает установку на проезжей части дорог с тяжёлым транспортом. Волнообразный профиль ячеек обеспечивает повышенную пропускную способность.

Производство решётки чугунной волны E600, DN150

Изготовление решётки чугунной волны E600, DN150 осуществляется методом литья из высокопрочного чугуна на предприятии Очаковский комбинат ЖБИ. Чугунная решётка обладает высокой прочностью, стойкостью к динамическим нагрузкам, морозостойкостью и долговечностью. Решётка соответствует классу нагрузки E600, что допускает её эксплуатацию под нагрузкой до 600 кН. Данный класс нагрузки позволяет использовать решётку на проезжей части дорог с интенсивным движением транспорта, включая грузовой. Постоянный контроль качества на всех этапах производства — от приёмки сырья до испытаний готовой продукции — гарантирует надёжность каждой решётки.

Технические характеристики решётки чугунной волны E600, DN150

• Класс нагрузки: E600 (до 600 кН)
• Длина: 500 мм.
• Ширина: 199 мм.
• Высота: 21 мм.
• Масса: 6,0 кг.
• Количество на поддоне: 208 шт.

Маркировка решётки чугунной волны E600, DN150

Каждое изделие — решётка чугунная волна E600, DN150 — имеет маркировку, содержащую ключевую информацию. Рассмотрим расшифровку обозначения:

• Решётка чугунная — тип изделия и материал. Чугунная решётка устанавливается поверх водоотводного лотка и обеспечивает сбор воды через ячеистую поверхность, одновременно предотвращая попадание крупного мусора в канал.
• Волна — форма решётки с волнообразным профилем ячеек, обеспечивающая повышенную пропускную способность и эффективный сбор воды с поверхности.
• E600 — класс нагрузки по EN 1433. подходит для автомобильных дорог с тяжёлым транспортом и промышленных объектов.
• DN150 — номинальный внутренний диаметр (ширина внутреннего сечения) водоотводного лотка, для которого предназначена решётка. Решётка DN150 устанавливается на лотки DN150 шириной 210 мм.

Каждая партия чугунных решёток сопровождается паспортом качества.

Назначение решётки чугунной волны E600, DN150

Решетка чугунная волна E600, DN150 решает ряд критических задач по водоотводу. Отсутствие решётки на лотке приводит к последствиям:

• Попадание мусора в лоток — без решётки листья, ветки и крупный мусор забивают канал, снижая пропускную способность.
• Затопление территории — забитый лоток не отводит воду, что приводит к образованию луж.
• Разрушение лотка — открытый лоток подвергается механическим повреждениям от транспорта.
• Травмоопасность — открытый лоток представляет опасность для пешеходов и транспорта.
• Эрозия грунта — вода, не попадающая в лоток, размывает прилегающий грунт.

Решетка чугунная волна E600, DN150 чаще всего требуется на следующих объектах:

• Автомобильные дороги — перекрытие водоотводных лотков на проезжей части и обочинах.
• Парковки и АЗС — сбор воды с площадок с твёрдым покрытием.
• Промышленные площадки — водоотвод с территорий складов и производственных зон.
• Придомовые территории — защита лотков у отмостки и фундамента.
• Пешеходные зоны и тротуары — безопасный водоотвод вокруг торговых центров и вокзалов.

Преимущества решётки чугунной волны E600, DN150

• Долговечность — срок службы 50+ лет.
• Класс нагрузки E600 — подходит для автомобильных дорог с тяжёлым транспортом и промышленных объектов.
• Высокопрочный чугун устойчив к морозу, динамическим нагрузкам и коррозии.
• Волнообразный профиль — обеспечивает повышенную пропускную способность и эффективный сбор воды.
• Ячеистая поверхность обеспечивает эффективный сбор воды и задержку крупного мусора.
• Совместимость с лотками DN150 — точное соответствие размерам водоотводного лотка.
• Удобный монтаж — решётка укладывается в паз лотка без дополнительного крепления.

Сортамент чугунных решёток

Установка чугунной решётки на водоотводный лоток

Правильная установка чугунной решётки обеспечивает эффективный водоотвод и безопасность. Монтаж выполняется в следующей последовательности:

1. Подбор решётки — выбрать решётку, соответствующую типоразмеру (DN) лотка и классу нагрузки на объекте.
2. Очистка паза лотка — удалить бетонный раствор, грязь и неровности из посадочного паза лотка.
3. Укладка решётки — установить решётку в паз лотка, обеспечив плотное прилегание и отсутствие люфта.
4. Проверка уровня — верх решётки должен быть на 3–5 мм ниже уровня дорожного покрытия для беспрепятственного стока воды.
5. Фиксация — при необходимости закрепить решётку болтовым соединением или замком, предусмотренным конструкцией.
