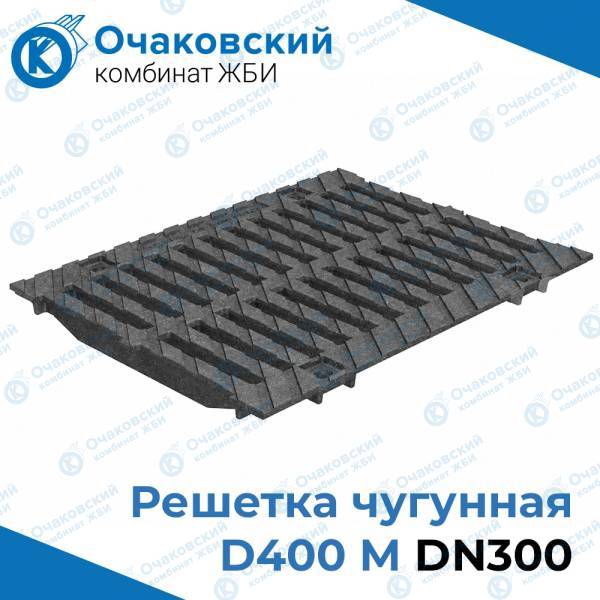

Решетка чугунная D400, M DN300
Решетка чугунная D400, M DN300 — чугунная водоприёмная решётка, предназначенная для перекрытия водоотводного лотка DN300 и обеспечения беспрепятственного стока поверхностных дождевых и талых вод в канал лотка. Изделие с длиной 500 мм, шириной 387 мм и высотой 25 мм из высокопрочного чугуна соответствует классу нагрузки D400 (до 400 кН). Класс D400 допускает установку на проезжей части дорог. Обозначение M указывает на массивный тип решётки.
Производство решётки чугунной D400, M DN300
Изготовление решётки чугунной D400, M DN300 осуществляется методом литья из высокопрочного чугуна на предприятии Очаковский комбинат ЖБИ. Чугунная решётка обладает высокой прочностью, стойкостью к динамическим нагрузкам, морозостойкостью и долговечностью. Решётка соответствует классу нагрузки D400, что допускает её эксплуатацию под нагрузкой до 400 кН. Данный класс нагрузки позволяет использовать решётку на проезжей части дорог с движением легкового и среднего транспорта. Постоянный контроль качества на всех этапах производства — от приёмки сырья до испытаний готовой продукции — гарантирует надёжность каждой решётки.
Технические характеристики решётки чугунной D400, M DN300
- Класс нагрузки: D400 (до 400 кН)
- Длина: 500 мм.
- Ширина: 387 мм.
- Высота: 25 мм.
- Масса: 12,5 кг.
- Количество на поддоне: 80 шт.
Маркировка решётки чугунной D400, M DN300
Каждое изделие — решётка чугунная D400, M DN300 — имеет маркировку, содержащую ключевую информацию. Рассмотрим расшифровку обозначения:
- Решётка чугунная — тип изделия и материал. Чугунная решётка устанавливается поверх водоотводного лотка и обеспечивает сбор воды через ячеистую поверхность, одновременно предотвращая попадание крупного мусора в канал.
- M — обозначение решётки массивного типа с увеличенной толщиной и массой для повышенных нагрузок.
- D400 — класс нагрузки по EN 1433. подходит для дорог с движением легкового и среднего транспорта, парковок и АЗС.
- DN300 — номинальный внутренний диаметр (ширина внутреннего сечения) водоотводного лотка, для которого предназначена решётка. Решётка DN300 устанавливается на лотки DN300 шириной 400/405 мм.
Каждая партия чугунных решёток сопровождается паспортом качества.
Назначение решётки чугунной D400, M DN300
Решетка чугунная D400, M DN300 решает ряд критических задач по водоотводу. Отсутствие решётки на лотке приводит к последствиям:
- Попадание мусора в лоток — без решётки листья, ветки и крупный мусор забивают канал, снижая пропускную способность.
- Затопление территории — забитый лоток не отводит воду, что приводит к образованию луж.
- Разрушение лотка — открытый лоток подвергается механическим повреждениям от транспорта.
- Травмоопасность — открытый лоток представляет опасность для пешеходов и транспорта.
- Эрозия грунта — вода, не попадающая в лоток, размывает прилегающий грунт.
Решетка чугунная D400, M DN300 чаще всего требуется на следующих объектах:
- Автомобильные дороги — перекрытие водоотводных лотков на проезжей части и обочинах.
- Парковки и АЗС — сбор воды с площадок с твёрдым покрытием.
- Промышленные площадки — водоотвод с территорий складов и производственных зон.
- Придомовые территории — защита лотков у отмостки и фундамента.
- Пешеходные зоны и тротуары — безопасный водоотвод вокруг торговых центров и вокзалов.
Позвоните нам по телефону +7 (495) 780-80-81 или напишите на почту info@okgbi.ru.
Менеджер готов ответить на все вопросы и рассчитать стоимость по Вашему проекту.
Преимущества решётки чугунной D400, M DN300
- Долговечность — срок службы 50+ лет.
- Класс нагрузки D400 — подходит для дорог с движением легкового и среднего транспорта, парковок и АЗС.
- Высокопрочный чугун устойчив к морозу, динамическим нагрузкам и коррозии.
- Ячеистая поверхность обеспечивает эффективный сбор воды и задержку крупного мусора.
- Совместимость с лотками DN300 — точное соответствие размерам водоотводного лотка.
- Удобный монтаж — решётка укладывается в паз лотка без дополнительного крепления.
Очаковский комбинат ЖБИ работает на рынке строительных заграждений и железобетонных конструкций с 1990 года. Все наши товары сертифицированы, а в производстве используется современное оборудование и материалы.
Сортамент чугунных решёток
| Наименование | Длина | Ширина | Высота | Класс нагрузки | Масса | На поддоне |
| Решетка чугунная C250, DN100 | 500 мм. | 149 мм. | 21 мм. | C250 | 3,5 кг. | |
| Решетка чугунная С250, DN150 | 500 мм. | 198 мм. | 21 мм. | C250 | 4,8 кг. | |
| Решетка чугунная C250, DN200 | 500 мм. | 248 мм. | 21 мм. | C250 | 7,5 кг. | 200 шт. |
| Решетка чугунная C250, M DN300 | 500 мм. | 387 мм. | 25 мм. | C250 | 12,0 кг. | 80 шт. |
| Решетка чугунная D400, DN100 | 500 мм. | 149 мм. | 21 мм. | D400 | ||
| Решетка чугунная D400, DN200 | 500 мм. | 248 мм. | 21 мм. | D400 | 8,5 кг. | 200 шт. |
| Решетка чугунная D400, M DN300 | 500 мм. | 387 мм. | 25 мм. | D400 | 12,5 кг. | 80 шт. |
| Решетка чугунная E600, DN100 | 500 мм. | 149 мм. | 21 мм. | E600 | 5,0 кг. | 250 шт. |
| Решетка чугунная E600, DN200 | 500 мм. | 248 мм. | 21 мм. | E600 | 12,0 кг. | 200 шт. |
| Решетка чугунная E600, M DN300 | 500 мм. | 387 мм. | 25 мм. | E600 | 16,3 кг. | 70 шт. |
| Решетка чугунная волна E600, DN150 | 500 мм. | 199 мм. | 21 мм. | E600 | 6,0 кг. | 208 шт. |
Установка чугунной решётки на водоотводный лоток
Правильная установка чугунной решётки обеспечивает эффективный водоотвод и безопасность. Монтаж выполняется в следующей последовательности:
- Подбор решётки — выбрать решётку, соответствующую типоразмеру (DN) лотка и классу нагрузки на объекте.
- Очистка паза лотка — удалить бетонный раствор, грязь и неровности из посадочного паза лотка.
- Укладка решётки — установить решётку в паз лотка, обеспечив плотное прилегание и отсутствие люфта.
- Проверка уровня — верх решётки должен быть на 3–5 мм ниже уровня дорожного покрытия для беспрепятственного стока воды.
- Фиксация — при необходимости закрепить решётку болтовым соединением или замком, предусмотренным конструкцией.
