Железобетонные колонны по серии 1.020: основа гражданского строительства

Многоэтажное гражданское строительство (жилые комплексы, школы, поликлиники, торговые и бизнес-центры) требует использования надежного связевого каркаса. Колонны железобетонные серии 1.020-1/83 и 1.020-1/87 являются ключевым несущим элементом таких сооружений. Совместно с ригелями (РДП, РОП, РЛП) и диафрагмами жесткости они образуют прочный пространственный скелет здания.

Наш завод производит полный ассортимент ЖБИ колонн в строгом соответствии с ГОСТ 18979-2014. Выверенная геометрия закладных деталей и использование бетона высоких марок (от В25 до В40) гарантируют быстрый монтаж и долговечность вашего объекта.

Область применения и конструктивное назначение

Сборно-разборный каркас серии 1.020 уникален своей гибкостью. Он позволяет проектировать здания практически любой конфигурации с различным шагом колонн и высотой этажей. Основная сфера применения включает:

Жилые многоквартирные дома: здания каркасно-панельного типа, где применение колонн позволяет отказаться от внутренних несущих стен и предоставить покупателям квартир возможность свободной планировки.
Общественные и муниципальные объекты: общеобразовательные школы, детские сады, больницы и спортивные комплексы. Проекты этих зданий требуют больших открытых пространств (актовых залов, учебных классов, холлов), создание которых невозможно без надежных железобетонных опор.
Коммерческая недвижимость: многоуровневые подземные и надземные паркинги, торгово-развлекательные центры, офисные здания класса А и Б, складские терминалы.

Особенности восприятия нагрузок и подбор сечения

Колонны ЖБИ работают преимущественно на сжатие, однако в местах стыков с ригелями и плитами возникают значительные изгибающие моменты. В зависимости от расчетных нагрузок выбирают сечение опорных элементов:

Сечение 300х300 мм: оптимально для зданий малой и средней этажности, а также для верхних этажей высотных сооружений. Позволяет значительно снизить общую массу конструкции и снизить нагрузку на фундаментное основание.
Сечение 400х400 мм: применяется на нижних уровнях зданий повышенной этажности, в технологических помещениях со сверхтяжелым оборудованием, а также при пролетах ригелей свыше 6-9 метров. Такие колонны обладают повышенным запасом прочности к сейсмическим и динамическим воздействиям.

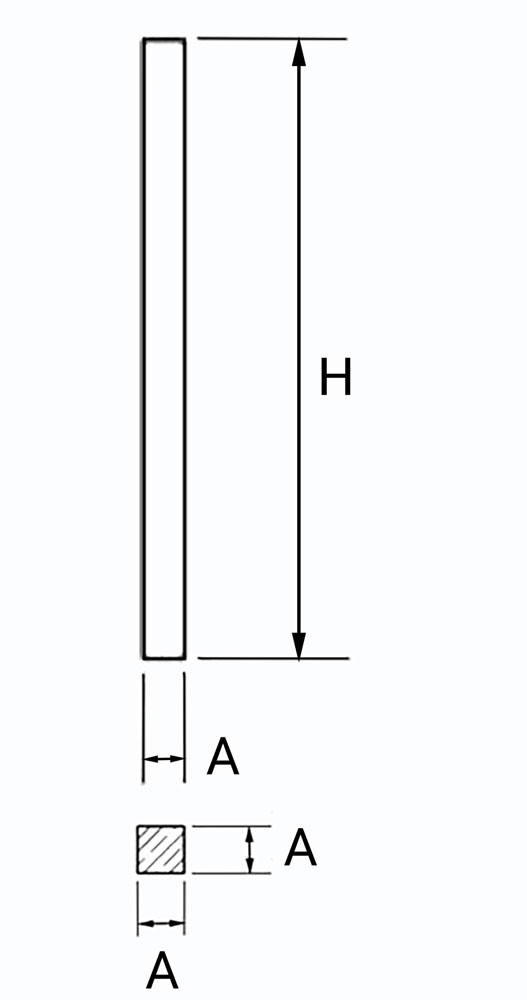

Марка колонны	H, мм	А, мм	Объем, м³	Вес, тн
1КВ3.28-1(2)	2800	300	0.25	0.63
1К3.33	4150	300	0.37	0.93
1КВ3.33	3300	300	0.29	0.74
1К3.36	4450	300	0.40	1.00
1КВ3.42	5050	300	0.46	1.14
2К3.28	6450	300	0.58	1.45
2К3.33	7450	300	0.67	1.68
2К3.36	8050	300	0.72	1.81
2К3.42	9250	300	0.83	2.08
3К3.28(20)	8050	300	0.72	1.81
3К3.28	9250	300	0.83	2.08
3К3.28(33)	9750	300	0.88	2.19
3К3.33(20)	9050	300	0.82	2.04
3К3.33	10750	300	0.97	2.42
3К3.36	11650	300	1.05	2.61
3К3.42(20)	10850	300	0.97	2.44
4К3.28	12050	300	1.08	2.71
4К3.28(20)	10850	300	0.97	2.44
4К3.28(33.20)	11350	300	1.02	2.55
4К3.28(33)	12550	300	1.13	2.82
4К3.33(20)	12350	300	1.11	2.78
4К3.33	14050	300	1.26	3.16
4КН3.33	14050	300	1.26	3.16
4К3(28).33	13550	300	1.26	3.16
4К3.33(42.32)	14450	300	1.30	3.25
4КН3.33(42.32)	14450	300	1.30	3.25

Марка колонны	H, мм	А, мм	Объем, м³	Вес, тн
1КВ4.28	2050	400	0.33	0.82
1КС4.28	2800	400	0.44	1.12
1КН4.28	4550	400	0.72	1.82
1КВ4.33	2550	400	0.41	1.03
1КС4.33	3300	400	0.53	1.33
1КН4.33	5050	400	0.81	2.00
1КВ4.36	2920	400	0.47	1.18
1КС4.36	3600	400	0.58	1.45
1КН4.36	5350	400	0.86	2.15
1КВ4.42	3520	400	0.56	1.40
1КС4.42	4200	400	0.67	1.68
1КН4.42	5950	400	0.95	2.35
1КВ4.48	4120	400	0.66	1.65
1КС4.48	4800	400	0.77	1.93
2КН4.28	7350	400	1.18	2.95
2КВ4.33	5850	400	0.94	2.35
2КВ4.36	6520	400	1.04	2.60
2КВ4.42	7720	400	1.24	3.10
2КС4.42	8400	400	1.34	3.35
2КН4.42	10150	400	1.62	4.05
2КБ4.42	10150	400	1.52	3.80
2КВ4.48	8920	400	1.43	3.58
2КС4.48	9600	400	1.54	3.85
2КН4.48	12200	400	1.95	4.88
2КБ4.48	10320	400	1.65	4.13
3КВ4.28	7650	400	1.22	3.05
3КС4.28	8400	400	1.34	3.35
3КВ4.33	9150	400	1.46	3.65
3КС4.33	9150	400	1.58	3.95
3КН4.33	11850	400	1.86	4.65
3КВ4.36	10120	400	1.62	4.05
3КС4.36	10800	400	1.73	4.33
3КН4.36	12550	400	2.01	5.03
3КВ4.42	11920	400	1.95	4.88
3КН4.42	14350	400	2.30	5.75
3КБ4.42	13670	400	2.19	5.48
3КВ4.48	13720	400	2.20	5.50
3КБ4.48	15120	400	2.42	6.05

Марка колонны	H, мм	h, мм	h1, мм	h2, мм	А, мм	Объем, м³	Вес, тн
Для 1 этажа
1КВО3.28-1(2)	2800	2500	-	-	300	0.26	0.65
1КВО3.33	3300	3000	-	-	300	0.30	0.76
1КО3.33	4150	3850	-	-	300	0.38	0.95
1КО3.36	4450	4150	-	-	300	0.41	1.02
1КО3.42	5050	4750	-	-	300	0.46	1.15
Для 2 этажей
2КО3.28	6450	3350	2800	300	300	0.60	1.49
2КО3.33	7450	3850	3300	300	300	0.68	1.71
2КО3.36	8050	4150	3600	300	300	0.74	1.85
2КО3.42	9250	4750	4200	300	300	0.85	2.12
Для 3 этажей
3КО3.28(20)	8050	2150	2800	300	300	0.74	1.86
3КО3.28	9250	3350	2800	300	300	0.85	2.13
3КО3.28(33)	9750	3850	2800	300	300	0.90	2.24
3КО3.33(20)	9050	2150	3300	300	300	0.83	2.08
3КО3.33	10750	3850	3300	300	300	0.99	2.47
3КО3.36	11650	4200	3600	300	300	1.07	2.67
3КО3.42(20)	10850	2150	4200	300	300	1.00	2.49

Марка колонны	H, мм	h, мм	h1, мм	h2, мм	А, мм	Объем, м³	Вес, тн
Для 1 этажа
1КВО4.28	2050	1750	-	-	400	0.34	0.84
1КСО4.28	2800	1750	-	-	400	0.46	1.14
1КНО4.28	4550	3500	-	-	400	0.73	1.84
1КВО4.33	2550	2250	-	-	400	0.42	1.05
1КСО4.33	3300	2250	-	-	400	0.54	1.35
1КНО4.33	5050	4000	-	-	400	0.83	2.08
1КВО4.36	2920	2550	-	-	400	0.48	1.20
1КСО4.36	3600	2550	-	-	400	0.59	1.48
1КНО4.36	5350	4300	-	-	400	0.88	2.18
1КВО4.42	3520	3150	-	-	400	0.57	1.43
1КСО4.42	4200	3150	-	-	400	0.68	1.70
1КНО4.42	5950	4900	-	-	400	0.96	2.40
1КВО4.48	4120	3750	-	-	400	0.67	1.67
1КСО4.48	4800	3750	-	-	400	0.78	1.95
1КВО4.60	5320	4950	-	-	400	0.86	2.15
1КСО4.54	5400	4350	-	-	400	0.88	2.20
1КСО4.60	6000	4950	-	-	400	0.97	2.43
Для 2 этажей
2КНО4.28	7350	3500	2800	1050	400	1.19	2.98
2КВО4.33	5850	2250	3300	300	400	0.95	2.38
2КВО4.36	6520	2550	3600	370	400	1.06	2.65
2КВО4.42	7720	3150	4200	370	400	1.25	3.13
2КСО4.42	8400	3150	4200	1050	400	1.36	3.40
2КНО4.42	10150	4900	4200	1050	400	1.64	4.10
2КБО4.42	9470	4900	4200	370	400	1.53	3.83
2КВО4.48	8920	3750	4800	370	400	1.45	3.63
2КСО4.48	9600	3750	4800	1050	400	1.56	3.90
2КНО4.48	11000	5150	4800	1050	400	1.78	4.45
2КНО4.48(60)	12200	6350	4800	1050	400	1.97	4.93
2КБО4.42	10320	5150	4800	370	400	1.67	4.18
Для 3 этажей
3КВО4.28	7650	1760	2800	300	400	1.25	3.13
3КСО4.28	8400	1750	2800	1050	400	1.37	3.43
3КВО4.33	9150	2250	3300	300	400	1.48	3.73
3КСО4.33	9150	2250	3300	300	1050	1.61	4.03
3КНО4.33	11650	4000	3300	300	1050	1.89	4.73
3КВО4.36	10120	2550	3600	370	400	1.65	4.13
3КСО4.36	10800	2550	3600	1050	400	1.76	4.40
3КНО4.36	12550	4300	3600	1050	400	2.04	5.10
3КНО4.36(48)	13400	5150	3600	1050	400	2.17	5.43
3КБО4.36	11870	4300	3600	370	400	1.93	4.83
3КБО4.36(48)	12720	5150	3600	370	400	2.06	5.15
3КВО4.42	11920	3150	4200	370	400	1.93	4.83
3КНО4.42	14350	4900	4200	1050	400	2.32	5.80
3КБО4.42	13670	4900	4200	370	400	2.21	5.53
3КВО4.48	13720	3750	4800	370	400	2.23	5.58
3КБО4.48	15120	5150	4800	370	400	2.45	6.13

Марка колонны	H, мм	h, мм	h1, мм	h2, мм	А, мм	Объем, м³	Вес, тн
Для 1 этажа
1КВД3.28-1(2)	2800	2500	-	-	300	0.27	0.66
1КВД3.33	3300	3000	-	-	300	0.31	0.78
1КД3.33	4150	3850	-	-	300	0.39	0.97
1КД3.36	4450	4150	-	-	300	0.42	1.04
1КД3.42	5050	4750	-	-	300	0.47	1.17
Для 2 этажей
2КД3.28	6450	3350	2800	300	300	0.61	1.52
2КД3.33	7450	3850	3300	300	300	0.70	1.74
2КД3.36	8050	4150	3600	300	300	0.75	1.88
2КД3.42	9250	4750	4200	300	300	0.86	2.15

Марка колонны	H, мм	h, мм	h1, мм	h2, мм	А, мм	Объем, м³	Вес, тн
Для 1 этажа
1КВД4.28	2050	1750	-	-	400	0.35	0.87
1КСД4.28	2800	1750	-	-	400	0.47	1.17
1КНД4.28	4550	3500	-	-	400	0.75	1.87
1КВД4.33	2550	2250	-	-	400	0.44	1.08
1КСД4.33	3300	2250	-	-	400	0.55	1.38
1КНД4.33	5050	4000	-	-	400	0.84	2.10
1КВД4.36	2920	2550	-	-	400	0.49	1.23
1КСД4.36	3600	2550	-	-	400	0.59	1.48
1КНД4.36	5350	4300	-	-	400	0.88	2.18
1КВД4.42	3520	3150	-	-	400	0.58	1.45
1КСД4.42	4200	3150	-	-	400	0.69	1.73
1КНД4.42	5950	4900	-	-	400	0.97	2.43
1КВД4.48	4120	3750	-	-	400	0.68	1.70
1КСД4.48	4800	3750	-	-	400	0.79	1.98
1КВД4.60	5320	4950	-	-	400	0.87	2.18
1КСД4.54	5400	4350	-	-	400	0.89	2.23
1КСД4.60	6000	4950	-	-	400	0.98	2.45
Для 2 этажей
2КНД4.28	7350	3500	2800	1050	400	1.21	3.03
2КВД4.33	5850	2250	3300	300	400	0.97	2.43
2КВД4.36	6520	2550	3600	370	400	1.08	2.70
2КВД4.42	7720	3150	4200	370	400	1.27	3.18
2КСД4.42	8400	3150	4200	1050	400	1.38	3.45
2КНД4.42	10150	4900	4200	1050	400	1.66	4.15
2КБД4.42	9470	4900	4200	370	400	1.55	3.88
2КВД4.48	8920	3750	4800	370	400	1.47	3.68
2КСД4.48	9600	3750	4800	1050	400	1.58	3.95
2КНД4.48	11000	5150	4800	1050	400	1.80	4.50
2КНД4.48(60)	12200	6350	4800	1050	400	2.00	5.00
2КБД4.42	10320	5150	4800	370	400	1.69	4.23
Для 3 этажей
3КВД4.28	7650	1760	2800	300	400	1.27	3.20
3КСД4.28	8400	1750	2800	1050	400	1.40	3.50
3КВД4.33	9150	2250	3300	300	400	1.52	3.80
3КСД4.33	9150	2250	3300	300	1050	1.64	4.10
3КНД4.33	11650	4000	3300	300	1050	1.92	4.80
3КВД4.36	10120	2550	3600	370	400	1.67	4.18
3КСД4.36	10800	2550	3600	1050	400	1.78	4.45
3КНД4.36	12550	4300	3600	1050	400	2.06	5.15
3КНД4.36(48)	13400	5150	3600	1050	400	2.19	5.50
3КБД4.36	11870	4300	3600	370	400	1.95	4.88
3КБД4.36(48)	12720	5150	3600	370	400	2.09	5.23
3КВД4.42	11920	3150	4200	370	400	1.95	4.90
3КНД4.42	14350	4900	4200	1050	400	2.35	5.88
3КБД4.42	13670	4900	4200	370	400	2.24	5.60
3КВД4.48	13720	3750	4800	370	400	2.26	5.65
3КБД4.48	15120	5150	4800	370	400	2.48	6.20

Преимущества каркасной системы серии 1.020 перед монолитом

Современные девелоперы часто стоят перед выбором: монолит или сборный железобетон? Каркасно-панельная система на базе серии 1.020 имеет ряд ключевых экономических и технологических преимуществ:

Независимость от погодных условий. Монтаж сборного каркаса можно осуществлять при экстремально низких или высоких температурах без потери прочностных характеристик конструкции. Нет необходимости в прогреве бетона в зимний период, что существенно снижает затраты на электроэнергию.
Высочайшая скорость строительства. Поскольку элементы поступают на площадку с полной заводской готовностью, сборка каркаса здания напоминает монтаж конструктора. Колонны устанавливаются в проектное положение, после чего сразу начинается укладка ригелей и плит перекрытия.
Гарантия стабильного качества. Все изделия формуются на стационарном технологическом оборудовании завода ЖБИ. Это гарантирует строгое соблюдение водоцементного отношения, качественное уплотнение бетонной смеси глубинными вибраторами, точное армирование и правильный температурно-влажностный режим пропаривания. В полевых условиях монолитного строительства добиться такого контроля практически невозможно.

Правила транспортировки и монтажа многоэтажных колонн

Железобетонные колонны гражданских зданий — это крупногабаритные элементы, длина которых может достигать 15 метров (для трехэтажных бесстыковых модификаций), а вес превышать 6 тонн. Их транспортировка и монтаж требуют строгого соблюдения техники безопасности:

Транспортировка: Доставка колонн осуществляется специализированным автотранспортом — длинномерами и плетевозами. Изделия укладываются в горизонтальном положении на деревянные прокладки, расположенные строго под монтажными петлями или специальными отверстиями для строповки. Высота штабеля при перевозке жестко регламентируется во избежание повреждения нижних рядов.
Разгрузка и складирование: Хранение на объекте допускается только на выровненных площадках с обязательным использованием плотных деревянных подкладок. Запрещается сбрасывать колонны или волочить их по земле при разгрузке.
Монтаж «с колес»: Наиболее эффективный метод строительства, при котором колонна стропуется непосредственно с полуприцепа автомобиля и сразу устанавливается в проектное положение — стакан фундамента или на оголовок нижестоящей колонны. Это исключает этап промежуточного складирования и минимизирует риски механических повреждений изделий.

Как расшифровать маркировку колонн 1.020?

Для удобства проектирования и заказа ЖБИ колонн в их маркировке (например, 2КНО 4.42) зашифрованы основные характеристики:

Цифра в начале (2): этажность колонны (бесстыковая). В данном случае — колонна высотой на 2 этажа. Использование многоэтажных колонн существенно снижает количество сварочных швов на объекте и ускоряет работу крана.
Буква К: тип изделия (Колонна).
Буквы Н, В, С, Б: положение колонны по высоте здания (Нижняя, Верхняя, Средняя, Бесстыковая).
Буквы О, Д: тип опирания (О — одноконсольная для крайних рядов, Д — двухконсольная для средних рядов). Если буквы нет — колонна гладкая (бесконсольная).
Первая цифра после букв (4): сечение колонны. 3 — означает 300х300 мм, 4 — означает 400х400 мм.
Последние цифры (42): высота этажа в дециметрах (в данном случае высота этажа 4,2 метра).

Качество и надежность от завода-производителя

Мы осуществляем жесткий контроль качества на каждом этапе производства. Входной контроль цемента, щебня и песка, проверка прочности арматурной стали, ультразвуковой контроль сварных соединений и регулярные испытания контрольных кубиков бетона на сжатие в собственной аттестованной лаборатории гарантируют, что каждая колонна полностью соответствует требованиям серии 1.020.

Не нашли нужную марку в таблицах? Мы производим абсолютно всю номенклатуру серий 1.020-1/83 и 1.020-1/87. Отправьте спецификацию или проектную документацию вашего объекта через форму ниже или на электронную почту. Наши специалисты оперативно рассчитают стоимость изготовления изделий и подберут оптимальную схему доставки длинномерами до вашей строительной площадки.
