Марка	Длина, мм	Ширина, мм	Высота, мм	Объём, м³	Вес, тн	Цена
К48	5600	300	300	0,50	1,4	По запросу
К60	6900	400	400	1,10	2,8	По запросу
К72	8100	400	400	1,50	3,7	По запросу
К84	9300	400	400	1,70	4,3	По запросу
К96	10500	400	400	1,70	4,3	По запросу

Марка	Длина, мм	Ширина, мм	Высота, мм	Объём, м³	Вес, тн	Цена
К108-22…-38	11250	700	400	3,2	7,9	По запросу
К108-1…-18	11700	500	400	2,3	5,9	По запросу
К108-15…-43	11850	700	400	3,3	8,3	По запросу
К120-25…-40	12450	700	400	3,5	8,7	По запросу
К120-4…-19	12900	500	400	2,6	6,5	По запросу
К120-19…-24	13050	700	400	2,6	6,5	По запросу
К132-8…-10	13650	800	400	4,6	11,4	По запросу
К132-1	14100	600	400	3,4	8,5	По запросу
К132-5	14250	800	400	4,6	11,4	По запросу
К144-1…-5	15300	600	400	3,7	9,2	По запросу
К144-10	14850	800	400	3,7	9,2	По запросу

Марка	Длина, мм	Ширина, мм	Высота, мм	Объём, м³	Вес, тн	Цена
1К108-1…6	11700	500	400	2,3	5,9	По запросу
2К108-1…-8	11850	700	400	3,3	8,3	По запросу
3К108-1…-6	11250	700	400	3,2	8,0	По запросу
1К120-1…-8	12900	500	400	2,6	6,5	По запросу
2К120-1…-8	13050	700	400	3,7	9,2	По запросу
3К120-1…-6	12450	700	400	3,5	8,8	По запросу
1К132-1…-6	14100	600	400	3,4	8,5	По запросу
2К132-1…-8	14250	800	400	4,6	11,4	По запросу
1К144-1…-4	15300	600	400	3,7	9,2	По запросу

Марка	Длина, мм	Ширина, мм	Высота, мм	Объём, м³	Вес, тн	Цена
К60-21*…-23*	6900	400	400	1,1	2,8	По запросу
К60-34…-39	6300	500	500	1,59	4,0	По запросу
К72-31…-32	7500	500	500	1,9	4,8	По запросу
К84-38…-45	8700	500	500	2,2	5,5	По запросу
К96-36…-42	9900	600	500	3,0	7,5	По запросу

Марка	Длина, мм	Ширина, мм	Высота, мм	Объём, м³	Вес, тн	Цена
1К48-1…-4	5600	300	300	0,5	1,3	По запросу
2К60-1…-5	6900	400	400	1,1	2,8	По запросу
1К72-1…-7	8100	400	400	1,3	3,2	По запросу
1К84-1…-7	9300	400	400	1,5	3,7	По запросу
1К96-1…-7	10500	400	400	1,7	4,2	По запросу
5К60-3…-8	6900	400	400	1,1	2,8	По запросу
7К60-1…-7	6300	500	500	1,6	4,0	По запросу
6К72-1…-6	7500	500	500	1,9	4,7	По запросу
7К84-1…-8	8700	500	500	2,2	5,5	По запросу

Область применения

Железобетонные колонны безкрановых серий 1.423.1-3 и 1.423.1-5 предназначены для каркасов одноэтажных промышленных зданий без мостовых кранов. Такие здания широко распространены в современном строительстве: складские комплексы и логистические центры, цеха лёгкой и пищевой промышленности, автосервисы и станции технического обслуживания, торговые павильоны и выставочные павильоны, сельскохозяйственные постройки (овощехранилища, зерносклады, ангары для техники). Отсутствие кранового оборудования позволяет применять облегчённые конструктивные схемы с уменьшенным сечением колонн и более экономичным расходом бетона и арматуры.

Колонны серии 1.423.1-3 (выпуски 1, 2) рассчитаны на здания с шагом колонн до 6 м и пролётами до 12 м. Серия 1.423.1-5 (выпуски 1, 2) и 1.423.1-5/88 применяется для зданий с пролётами до 24 м и более высокими нагрузками от покрытия и снега. Все изделия изготавливаются из тяжёлого бетона классов В15–В30 и армируются пространственными каркасами из стали классов А400 и А500.

Конструктивные особенности

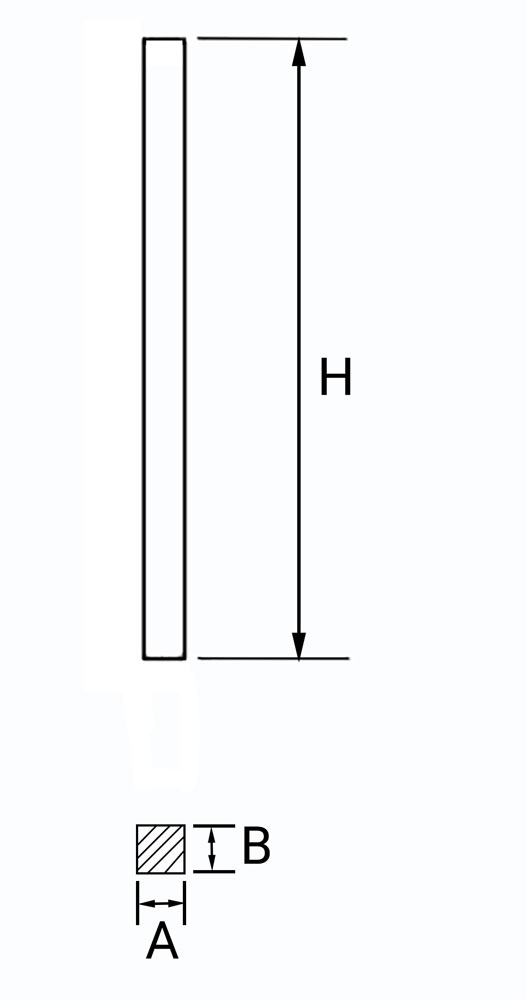

Колонны по сериям 1.423.1-3 и 1.423.1-5 различаются габаритами и несущей способностью в зависимости от расположения в здании (крайние или средние) и величины пролёта:

• Сечения: от 300×300 мм до 800×500 мм. Для крайних колонн характерны меньшие сечения по ширине (300–400 мм), для средних — увеличенные (до 600×500 мм и более).
• Длина: от 5,6 м до 15,3 м. Высота колонны выбирается по требуемой отметке верха (с учётом заделки в фундамент).
• Серия 1.423.1-3: колонны сечением до 400×400 мм (крайние) и до 600×500 мм (средние). Высота до 10,5 м. Бетон класса В15–В25.
• Серия 1.423.1-5: колонны сечением до 800×400 мм (крайние), высота до 15,3 м. Бетон класса В20–В30. Усиленное армирование для восприятия повышенных изгибающих моментов.
• Исполнение: колонны поставляются с гладкой или рифлёной поверхностью. По торцам устанавливаются строповочные петли для монтажа. Закладные детали — по требованию проекта.

Преимущества колонн по типовым сериям

• Заводское качество. Изделия производятся по утверждённой проектной документации с соблюдением всех требований ГОСТ 13015-2012 и серийных альбомов.
• Долговечность. Расчётный срок службы железобетонных колонн в нормальных условиях эксплуатации — более 50 лет. Бетон защищает арматуру от коррозии, обеспечивая надёжность конструкции.
• Огнестойкость. Железобетонные колонны относятся к несгораемым конструкциям с пределом огнестойкости не менее R120 (120 минут), что соответствует высшим категориям пожарной безопасности.
• Унификация и взаимозаменяемость. Типовые размеры колонн позволяют применять их в проектах любого назначения без дополнительной разработки чертежей. Складская программа обеспечивает быструю отгрузку.
• Экономичность. Оптимизированное сечение и армирование по сравнению с индивидуальными проектами снижают расход материалов и стоимость изделия без потери несущей способности.

Расшифровка маркировки

Марка колонны по сериям 1.423.1-3 и 1.423.1-5 содержит буквенно-цифровое обозначение:

• К — колонна железобетонная;
• Число после К — высота колонны от верха фундамента до верха колонны в дециметрах (например, К48 — высота 48 дм = 4,8 м; К144 — 144 дм = 14,4 м);
• Цифра перед К (например, 1К108, 2К120) — порядковый номер типоразмера в серии для данной высоты;
• Числа через дефис после основной марки — индексы несущей способности по изгибающему моменту (например, 1…-6, 22…-38). Чем больше число, тем выше несущая способность колонны;
• Звёздочка * — обозначение модификации (уточнённое армирование).

Пример: 2К120-4…-19 — колонна крайнего ряда высотой 120 дм (12,9 м), второй типоразмер, с диапазоном индексов несущей способности от 4 до 19.

Часто задаваемые вопросы

Как рассчитывается стоимость изготовления?

Стоимость рассчитывается индивидуально на основании чертежей. Учитываются габариты изделия, класс бетона, насыщенность арматурой, количество и сложность закладных деталей, тираж (количество колонн в партии). Отправьте чертежи — получите КП в течение дня.

Вы доставляете своим транспортом?

Да, мы осуществляем доставку преимущественно собственным автотранспортом — длинномерами и машинами с КМУ (краном-манипулятором). Это позволяет полностью контролировать сроки, гарантировать сохранность груза и предлагать выгодные тарифы.

Какие чертежи нужны для расчёта?

Для расчёта достаточно чертежей КЖ (конструкции железобетонные) или КМ (конструкции металлические) с указанием габаритов, класса бетона, схемы армирования и расположения закладных деталей. При необходимости наши конструкторы помогут разработать КМД.

Возможен ли самовывоз?

Да, самовывоз возможен. Однако мы рекомендуем воспользоваться нашей доставкой — собственная служба логистики гарантирует целостность груза и правильную отгрузку с нужной производственной площадки.

Какие сроки изготовления?

Стандартный срок изготовления — от 5 до 20 рабочих дней в зависимости от сложности, объёма партии и загруженности производства. Точные сроки согласовываются при подтверждении заказа.

Какую максимальную длину колонн вы делаете?

Стандартная максимальная длина — 20 метров. Возможно изготовление колонн длиной более 20 м по согласованию — это зависит от сечения, веса и доступности транспорта для перевозки. Уточняйте у менеджеров.
